2S-SY手动试压泵根据工业部发布的试压泵标准进行设计，其质量与参数性能符合标准制作要求。该类型试压泵适用于锅炉、管道、阀门、容器以及实验室获得高压液体源的试验。该类型手动试压泵具有从低压大流量到高压小流量的特点，两种流量能自动变换。在额定排出压力下，可以进行任意数值的试压，额定排出压力分为五个规格，为用户选择提供方便。
一、2S-SY手动试压泵型号参数如下：
|
型 号 |
额定 压力 Mpa |
流量ml/次 |
柱塞直径mm |
柱塞 行程 mm |
手柄施力 ≤N |
外形尺寸(mm) 长×宽×高 |
||
|
低压时 |
高压时 |
低压 |
高压 |
|||||
|
2S-SY/6.3 |
6.3 |
95 |
25 |
50 |
25 |
55 |
360 |
1016×320×992 |
|
2S-SY/16 |
16 |
14 |
20 |
|||||
|
2S-SY/25 |
25 |
9 |
16 |
|||||
|
2S-SY/40 |
40 |
5 |
12 |
|||||
|
2S-SY/63 |
63 |
3 |
10 |
|||||
二、手动试压泵基本结构简介:

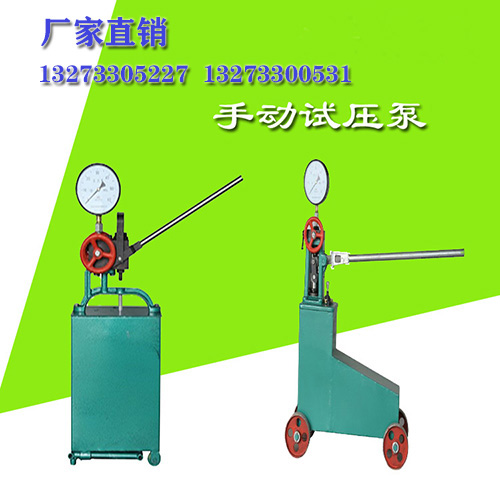

本泵结构简单，操作方便，容易掌握。是由水箱、机架、柱塞、控制器、手柄等部件组成。水箱下面装有滚轮，水箱上面装有水缸，水缸分低压缸体、低压柱塞体和高压柱塞等部件构成，低压柱塞体同时又是高压缸体，内装高压柱塞，低压柱塞通过联动板手柄在工作时做往复运动，低压缸体与水箱盖制成一体，在其上面装有机架，机架上面装有控制器，在控制器的侧面分别装有放水阀、控制阀、工作接头。控制器上方装有压力表，通过表针观看指示值。
三、手动试压泵使用注意:
本泵在长期停用时，应将泵内的水放出，用油做介质进行一次运转，以免因水造成零件锈蚀损坏。并封闭出水口，防止尘土入内。使用时不要加入含有纤维、泥沙等杂质的污水、水质应清洁。在使用和搬运移动过程中，压力表应避免震动和冲击，以防表件损坏，示值不准。
